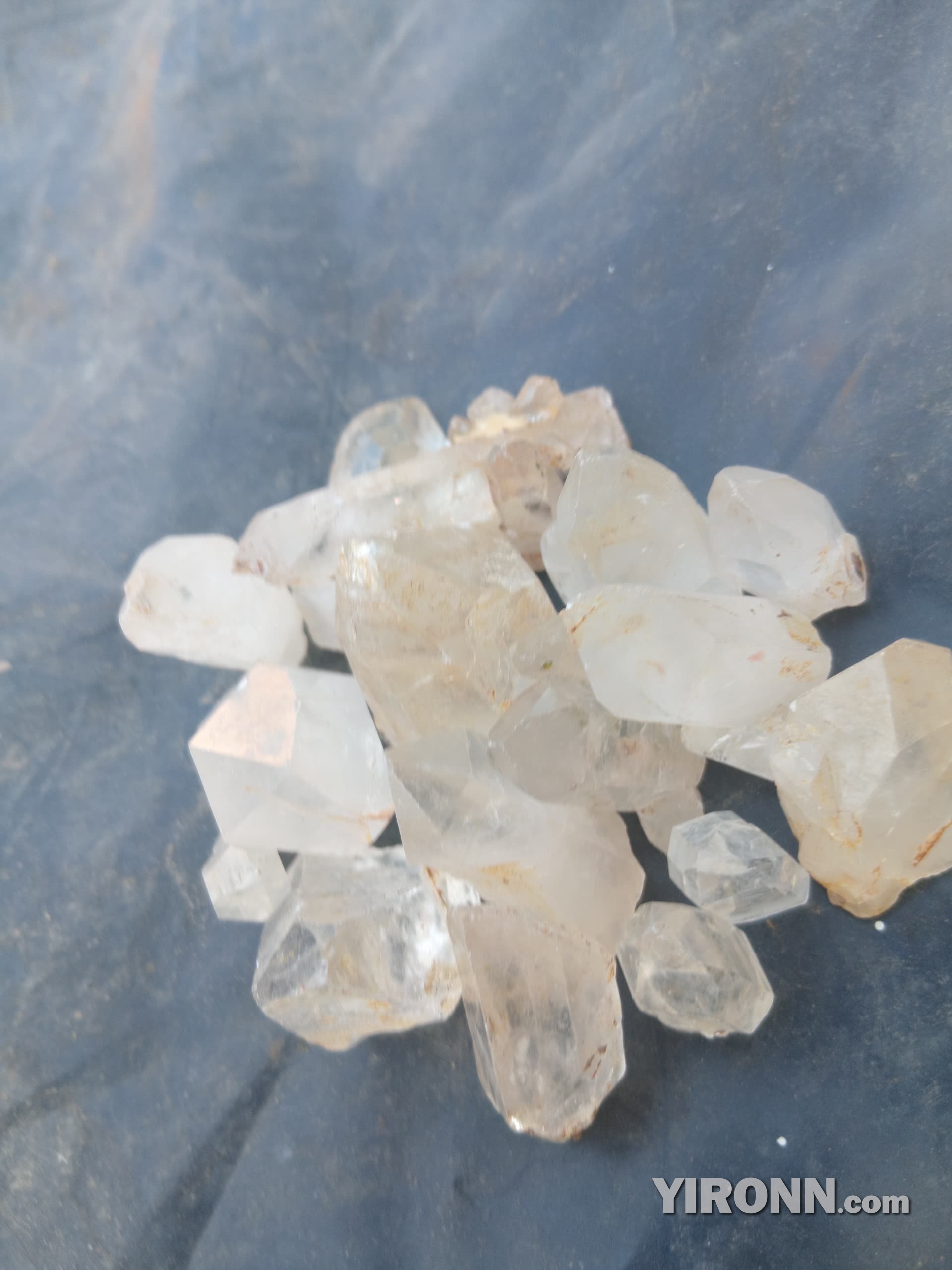

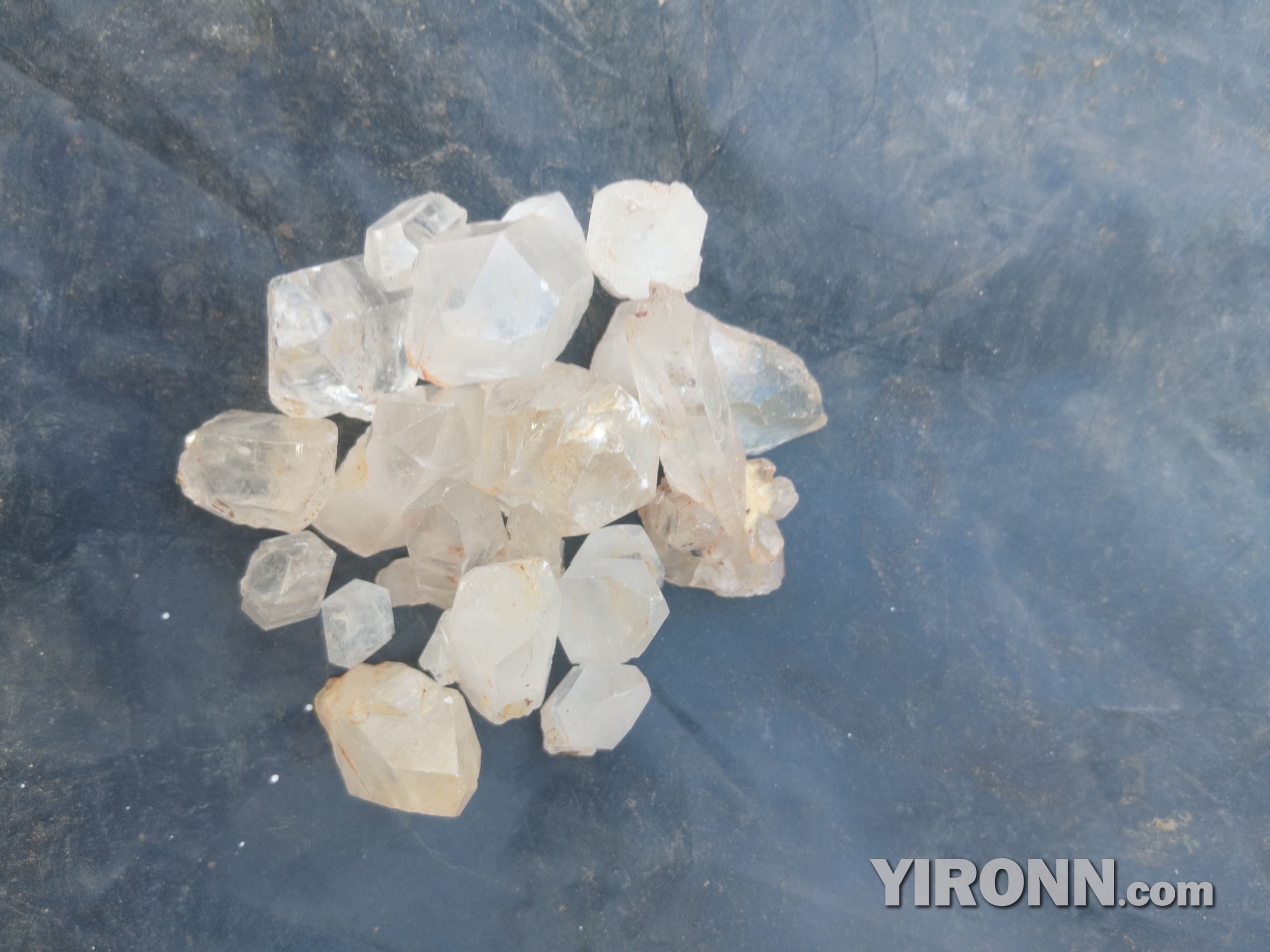

天然白水晶原石 单晶尖（散颗） · 坦桑尼亚｜TZS01-CQP
坦桑尼亚天然白水晶，透明小晶尖，单颗独立、晶尖完整，粒径较均匀，可作串珠原料、能量石散货或标本。
石英（Clear Quartz），别名：透明水晶、无色水晶、乳白水晶、脉石英、白石英。
按公斤计价 · 单价与起订量请询价
产品描述
坦桑尼亚天然白水晶，透明小晶尖，单颗独立、晶尖完整，粒径较均匀，可作串珠原料、能量石散货或标本。
石英（Clear Quartz），别名：透明水晶、无色水晶、乳白水晶、脉石英、白石英。
基本信息
| 产地 | 坦桑尼亚 |
|---|---|
| 品类 | 天然原石 |
| 矿种 | 白水晶 单晶尖 |
| 计价方式 | 按公斤计价 |
| 产品编号 | TZS01-CQP |
判断把握：较高
产地实拍
以下为矿区与料场实拍，不是本产品的货品照，仅供了解来源。
规格参数
| 形态 | 单晶尖 |
|---|---|
| 产地 | 坦桑尼亚 |
大家都在问白水晶 6 个话题 · 20 条
这批单晶尖棉这么多，还能做吊坠吗？
2026年8月25日我刚收到寄样的一小包白水晶单晶尖，大概 60 颗。
问题是里面棉特别多，对着光看一片白雾，只有七八颗是比较通透的。
我本来是想拿来做吊坠的。这种棉这么重的料，是不是就废了？还是说做吊坠其实无所谓？2026年8月25日先别急着说废。棉重不重要，看你做什么款。
做素面吊坠（不切面、磨个水滴或者子弹头），棉多反而有人专门要，市场上叫「雪花棉」，做出来是那种朦朦的月光感，走文创和禅意风的都收。
你要是做切面的，那确实完蛋，一切面棉就全炸出来了，显得很脏。2026年8月26日同意楼上。补一句：你说的「一片白雾」要分清是棉还是冰裂。
棉是絮状的，在晶体内部飘着；冰裂是片状的，打光会有彩虹反光。
棉不影响强度，冰裂影响 —— 打孔的时候容易顺着裂纹崩。你 60 颗里如果冰裂多，那才是真的麻烦。2026年8月26日客服这边说明一下我们分级的口径，免得沟通起来对不上。
白水晶单晶尖我们按通透度分三档：
· 通料：整颗基本无棉，打光通透，占比通常 5–10%
· 半通：一半通透一半带棉，占比最大，约 50–60%
· 棉料：整颗雾状，占比 30–40%
你收到的是混装样品，所以比例就是天然出矿的比例，不是我们挑剩的给你。
如果你只要通料，可以下单时备注「只要通料」，价格会高一档，而且要等——一批货里通料就那么多。2026年8月26日明白了。那如果我要 500 颗半通以上的，大概要等多久？价格差多少？2026年8月27日我去年做过类似的单。半通以上 500 颗不算难，一般一到两周能配齐。
价格我记得比混装贵三成左右，具体你问客服。
提醒你一句：挑过的货不退。因为挑出来剩下的棉料他们更难卖，所以基本都是一口价、不退不换，你下单前想清楚。2026年8月28日我说个实操的坑，比棉更要命的：
单晶尖的柱面有横纹（生长纹）。
棉是能看出来的，横纹很多人验货时不看，等到打孔、抛光的时候才发现磨不平——横纹处会一直挂砂，抛不亮，做出来一条条哑光带。
验货的时候拿手电贴着柱面平着照，横纹立刻显形。我吃过一次亏，300 颗返工了大半。2026年8月29日Same experience here. The growth lines are worse than the cloudiness for drilled pieces.
（同上。对要打孔的料来说，生长纹比棉麻烦得多。）2026年8月29日把这个帖子里的结论汇总一下，方便后面的人直接用：
一、棉多能不能做吊坠？能，但只能做素面，不能切面。
棉重的料走「雪花棉」路线是有市场的，别当废料处理。
二、真正影响成品率的是这两个，不是棉：
· 冰裂 —— 打孔会崩，打光看彩虹反光
· 生长纹（横纹） —— 抛不亮，手电贴着柱面平照才看得见
三、要指定品相怎么下单：
备注「只要通料 / 半通以上」，加价约 30%，配货一到两周，挑过的货不退不换。
四、验货三步：①对光看棉 ②侧光看裂 ③贴柱面平照看横纹。
需要的话我可以把这四条做成一张验货卡，下单时随货寄。2026年8月30日太有用了，谢谢各位！尤其是横纹那条，我完全没注意过，正准备去把手上这批重新照一遍。
验货卡我要一张。2026年8月31日我也想问一句：如果只挑「半通以上」，能不能顺便帮忙把有贯穿裂的挑掉？这批白水晶颗粒能打 6mm 的孔吗？会不会崩
2026年8月31日想做手串，8mm 的珠子打 2mm 孔没问题，但客户要 6mm 的大孔穿皮绳。拍了一张对光的图，麻烦看看这种棉和小裂，打大孔会不会崩。
2026年8月31日6mm 的孔在这个尺寸上属于「大孔」，判断标准不是棉，是孔壁到晶体边缘还剩多少肉。
经验值：孔壁到外缘至少留 1.5mm，低于这个数打的时候就容易崩口。你这批是颗粒料，单颗直径大多在 10–14mm，打 6mm 孔后一圈只剩 2–4mm，属于可以做但要挑的范围。
你图上这几颗，右边两颗有贯穿到边的细裂，那两颗别打——裂和孔一交叉必崩。中间那几颗棉虽然重，但裂只在表层，打没问题。
建议：下单时备注「打 6mm 孔用，挑无贯穿裂」，我们配货时按这个标准挑，损耗算我们的。这个品类的裂纹一般能接受到什么程度？
2026年8月28日做手串的话，客户对裂比较敏感。想知道你们分档的时候，带愈合裂的算哪一档。
单晶尖的柱面有横纹吗？做吊坠怕磨不平
2026年8月28日这批单晶尖的柱面有横纹吗？我做吊坠怕磨不平。
产品图能信吗？强光一打棉就看不见了
2026年8月24日那你们拍的图能信吗？强光一打进去棉全看不见了。
2026年8月25日所以我们的产品图一律自然光拍，需要看内部的另外补一张背光图。
收到货觉得跟图不符，直接联系我们退，运费我们出。
A / AA / AAA 是行业统一标准吗？
2026年8月23日白水晶你们分 A / AA / AAA 吗？我对比了几家，标法完全不一样，根本没法比价。
2026年8月23日行业里没有统一的等级标准，每家自己定，所以跨家比字母是没有意义的。
我们按「肉眼可见的瑕疵」分四档，直接说人话：
- 全净体 —— 正常光线下看不到棉和裂
- 微棉 —— 要背光才看得见
- 带棉裂 —— 正常光下能看见
- 矿皮料 —— 表面还包着围岩
同一批货里这四档是混着的，我们会按重量占比标出来。你比的是占比，不是字母。
2026年8月24日补一句实操的：问清楚是水料还是山料，比问等级实在得多。
水料是河床冲刷出来的，表面圆润、内部裂少，但个头普遍小；山料棱角完整、晶尖锋利，出摆件好看，但常带矿皮和愈合裂。
做摆件走山料，打磨珠子走水料，出成率差挺多。
